回歸基礎：射頻同軸連接器介面類型與應用指南

根據尺寸來看，所有射頻/同軸/微波連接器可分為四大類，依次為標準型、小型、次小型與微小型。這一分類反映了從 1930 年至 1980 年間同軸連接器設計理念的演進。標準型連接器體積較大，而次小型與微小型則更加精密，適用於更高頻率的應用需求。

<標準型>

• UHF 連接器
• 7/16 連接器
• N 連接器

<小型>

• BNC 連接器
• TNC 連接器
• Mini-UHF 連接器
• FME (SAP) 連接器

<次小型>

• SMA 連接器
• SMB 連接器
• SMC 連接器
• SSMA 連接器
• SSMB 連接器
• 1.0/2.3 連接器

<微小型>

• MCX 連接器
• MMCX 連接器
• SMP 連接器
• SMPM 連接器
• SMT 連接器

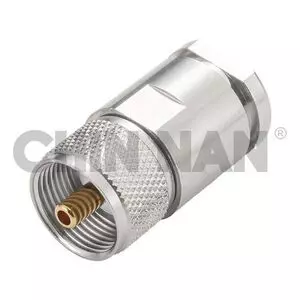

UHF 連接器由 Amphenol 於 1930 年發明，主要應用於無線電廣播系統。由於阻抗不穩定，其頻率範圍受限於 300 MHz，因此被歸類為低成本連接器。 UHF 連接器主要被應用於 CB 無線電和公共通訊系統等低頻的通訊設備中。

7/16 連接器符合 DIN 標準，具有 50 歐姆阻抗，並提供卓越的功率處理能力與低 VSWR，頻率範圍可達 7.5GHz。其名稱來自於內導體接觸直徑 7mm，外導體內徑 16mm。

7/16 連接器具備優異的回波損耗和互調失真表現，適用於抗振動和環境保護需求，如無線電基站和廣播通訊應用。

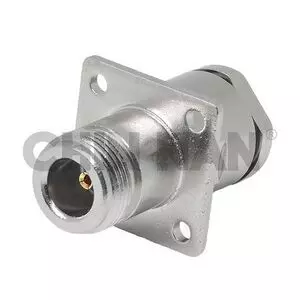

N 連接器至今仍廣泛使用，應用領域包括區域網路 (LAN)、測試設備、廣播、衛星和軍事通訊設備。

N 連接器採用螺紋耦合方式，標準阻抗為 50 或 75 歐姆。50 歐姆 N 連接器頻率可達 11GHz，部分的產品頻率可達到 18GHz 的版本。

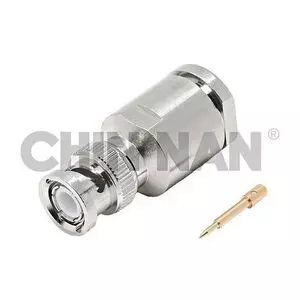

BNC 連接器廣泛應用於測試和測量設備。BNC 是 C 型連接器的縮小版本，並提供 50 歐姆和 75 歐姆兩種阻抗。這兩種阻抗版本可互相兼容而不會損壞結構。

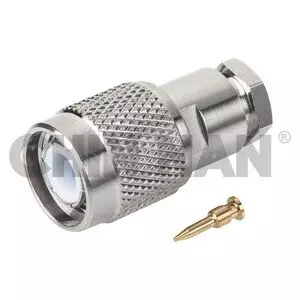

TNC 連接器於 1950 年設計，起源於 50 歐姆 BNC 連接器，但改為螺紋耦合介面。TNC 連接器的頻率範圍通常可達 11GHz，並適用於振動環境，廣泛應用於軍事和航空產業。

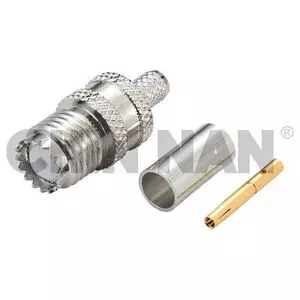

Mini-UHF 連接器設計適用於 DC 至 2.5GHz 的頻率範圍。其小型尺寸可提供優異的 RF 性能，並與 50 歐姆電纜匹配。Mini-UHF 系列提供壓接、旋入式和焊接端接方式。

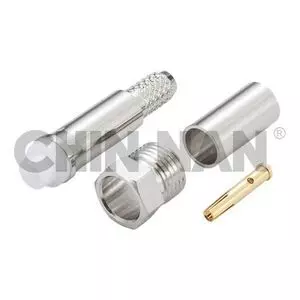

FME (For Mobile Equipment) 是一種 50Ω 小型 RF 連接器，頻率範圍從 DC 到 900MHz。主要與 RG-58 或 RG-174U 類型電纜組裝，採用螺紋鎖定方式。 FME 連接器有時也稱為 SAP 連接器，主要應用於電信和無線通訊領域。

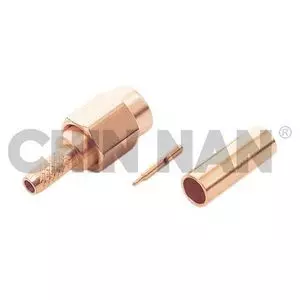

SMA 連接器（Sub-Miniature-A）最初設計用於 .141 半剛性電纜（RG-402），部分高階 SMA 連接器可支援高達 26.5 GHz 的頻率。

SMA 連接器採用 50 歐姆阻抗設計，並配備螺紋接合機制，以確保穩定的連接性能。其最高工作頻率取決於所搭配的電纜類型。適用於微波系統元件，包括放大器、衰減器、濾波器、混頻器、振盪器、開關設備等。

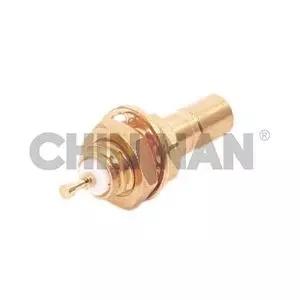

SMB 連接器（Sub-Miniature-B）是一種次小型連接器，具備快速連接與斷開的特性。其結構設計包含外殼、夾持機制與重疊絕緣體，使其在中等震動環境下仍能維持高效能連接。

需要注意的是，75 歐姆的 SMB 連接器與 50 歐姆的 SMB 連接器不相容，使用時需確認阻抗匹配。

SMC 連接器（Sub-Miniature-C）與 SMB 連接器設計相似，兩者皆具有相同的中心導體與重疊絕緣結構，但 SMC 採用螺紋接合機制，而非 SMB 的彈性卡扣設計。

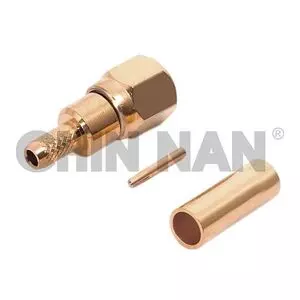

SSMA 連接器是一種微型 RF 連接器，採用螺紋接合機制，與 SMA 連接器相似，但專為更小直徑的半剛性電纜設計。其電氣性能穩定，可支援 DC 至 38 GHz 的頻率範圍。

SSMB 連接器是 SMB 連接器的微型版本，結合高頻電氣性能與微型化設計，適合高密度封裝應用。其快速卡扣接合機制可實現便捷安裝。 SSMB 連接器提供直式與彎角電纜類型，並有多種印刷電路板（PCB）安裝方式，包括壓接、夾固與插座式終端。常見應用領域包括無線電系統、視訊設備、電信與 GSM 通訊設備。

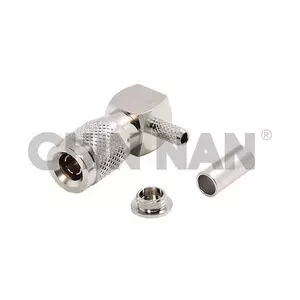

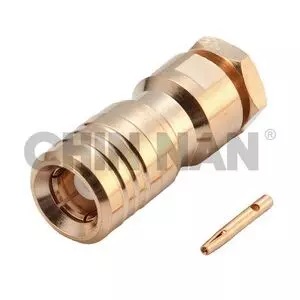

1.0/2.3 連接器體積小巧，最高頻率可達 4 GHz，廣泛應用於電信系統。

其機械強度高，耐用性佳，並採用推拉式接合機制，有效防止意外斷開，確保穩定連接。

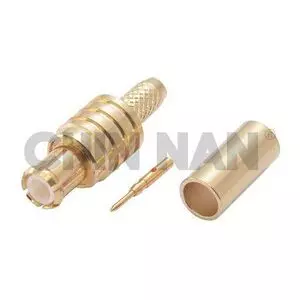

MCX 連接器於 1980 年在歐洲設計，支援 DC 至 6 GHz 頻率，具備高可靠性與耐用性。

與 SMB / SMC 連接器相比，MCX 體積縮小 30%，適用於空間受限的應用場景。可用於標準電纜固定，也可作為印刷電路板（PCB）元件。其快速卡扣設計提升組裝效率，適合 GPS、無線通訊（WLAN / 手機）、汽車電子等應用。

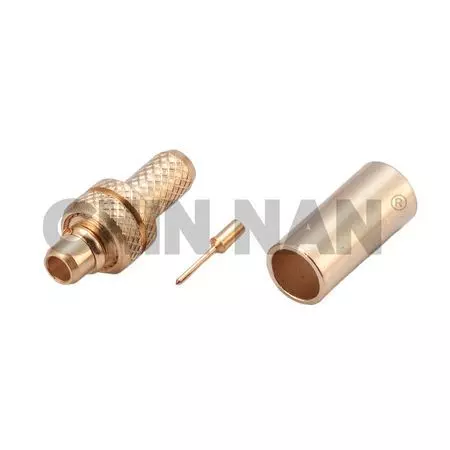

MMCX 連接器是超微型 RF 連接器，頻率範圍為 DC 至 6 GHz。

其卡扣式鎖定機制提供穩定的電氣性能，而 MMCX 連接器的無縫外導體設計可有效降低 RF 漏洩，提高訊號完整性。

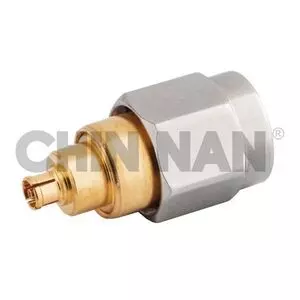

SMP 連接器可支援 DC 至 18 GHz 頻率，搭配適當轉接頭可延伸至 40 GHz。其卡扣式接合設計確保抗震性，使其特別適用於移動設備與高密度板對板（Board-to-Board）應用。

標準 SMP 系列包括直式與彎角電纜連接器，適用於 .047 和 .085 半剛性電纜，並提供全鎖定、限位鎖定及滑動式對接選項，可安裝於面板或法蘭結構。

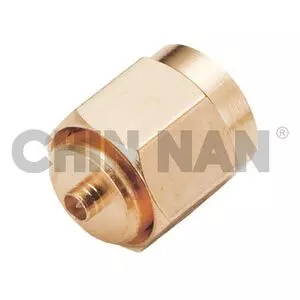

SMPM 連接器為推入式、盲配對（Blind-Mate）設計，提供超微型 RF 接口，即使在極小空間內仍能發揮高效能。SMPM 與 SMP 連接器可減輕系統重量，並提供卓越的可靠性。

SMPM 兼容 GPPO、SSMP 和 Mini-SMP 系列，擁有優異的電氣性能，頻率範圍從 DC 至 65 GHz。

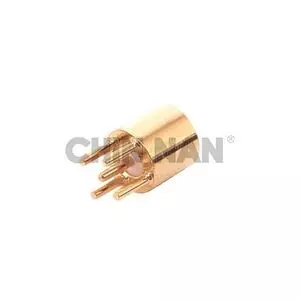

SMT 連接器為表面貼裝（Surface-Mount）RF / 同軸連接器，為業界標準之一，阻抗為 50 歐姆。

此類連接器特別適用於空間受限的應用，如手機、無線通訊設備、測試儀器、GPS、藍牙等高頻應用（最高支援 6 GHz）。

SMT 連接器可搭配多種同軸電纜，並可組裝為 SMT 轉 SMT、SMT 轉 Pigtail、SMT 轉 SMA / MCX / MMCX 等多種接頭配置。此外，該系列還提供多種轉接頭，佳楠的 SMT 連接器可與 U.FL、MHF 和 UMCC 連接器相容。
