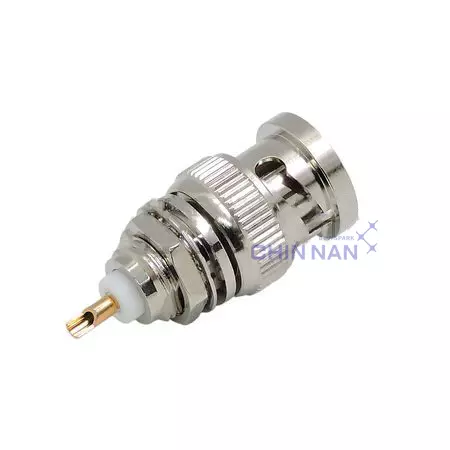

BNC Straight Bulkhead Plug Receptacle，具有隔板功能(bulkhead function)，適用於最大面板厚度為0.138英寸。
擁有50Ω的阻抗和0到4 GHz的頻率範圍，此連接器確保在廣泛頻譜上可靠地傳輸訊號。最大1.3的VSWR證明了其在維持訊號完整性方面的效率， 0.2 dB max.@3GHz的低插入損耗確保了最小的信號衰減。
精密而耐用的設計，連接器主體和中心接觸皆由堅固的黃銅製成，確保了機械強度和導電性。PTFE絕緣材料提高了連接器的耐用性和電氣特性。
此BNC連接器經過精心設計，能夠在苛刻條件下運行，海平面額定電壓值為500 volts rms，絕緣耐電壓額定值為1500 volts rms。 5000 Megohms的絕緣電阻確保了一致且可靠的電氣性能。
具有低接觸電阻，中心接觸電阻為1.5 Milliohms max，外部接觸電阻為0.2 Milliohms max。其500W的功率處理能力使其適用於具有更高功率要求的應用。
此BNC連接器通過500次的插拔循環測試。連接器的結構確保了穩固安全的連接，中心接觸保持力所需的最小軸向力為6磅。
在-65°C至165°C的廣泛溫度範圍內順暢運行，符合嚴格的品質標準，包括MIL-STD-202方法204測試條件B的振動測試和MIL-STD-202方法101測試條件B的鹽霧測試。
