品號
40520108219001

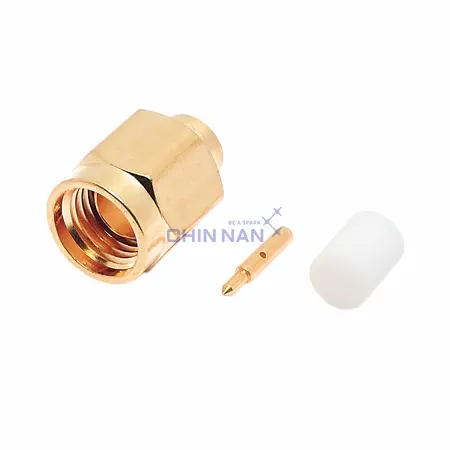

介紹我們的 SMA 27G Straight Plug Solder for RG402 Cable（SMA 27G 直接焊接型插針-適用於 RG402 纜線），專為高頻應用設計的連接器。擁有 50 Ω 阻抗，可在 26.5 GHz 的頻率範圍內確保信號完整性。
Consult 加入諮詢
Consult 加入諮詢
INTRODUCTION 商品介紹
SMA 27G 直式公頭焊接連接器專為 RG402 電纜的高頻應用而設計。在 50Ω 阻抗下運作，確保高達 26.5 GHz 頻率範圍內的訊號完整性。
在 18 GHz 時的最大電壓駐波比 (VSWR) 為 1.16，在 26.5 GHz 時的最大 VSWR 為 1.2，將訊號反射降至最低，確保穩定可靠的訊號傳輸。
此連接器具備 500V rms 的額定工作電壓與 1000V rms 的介質耐電壓，確保連接的穩固與可靠。5000 兆歐姆 (Megohms) 的絕緣阻抗確保了可靠的電氣效能。
採用堅固的不鏽鋼主體與鈹銅中心接點製造，可承受高達 500W 的功率，適用於各種高功率應用。
此連接器可在 -65°C 至 165°C 的寬廣溫度範圍內運作，堅固耐用，足以抵禦惡劣的環境條件。
符合 MIL-STD-202 Method 204D 的抗震標準與 MIL-STD-202 Method 101B 的抗鹽霧標準，適用於 RG402 電纜的 SMA 27G 直式公頭焊接連接器是您高頻連接需求的可靠選擇。
SPECIFICATION 商品規格
Impedance
50 Ω
Frequency Range
0 to 26.5 GHz
VSWR
1.16 max@18 GHz
1.2 max. @26.5 GHz
Insertion Loss
NA
Voltage Rating
500 volts rms. at sea level
Dielectric Withstanding Voltage
1000 volts rms. at sea level
Insulation Resistance
5000 Megohms min.
Contact Resistance
Center contact = 3.0 Milliohms max.
Outer contact = 2.0 Milliohms max.
Power Handling
500W
Durability
500 Cycles
Cable Retention
30 lbs min.
Center Contact Retention
NA
Connector Body
Stainless Steel
Center Contact
Beryllium Copper
Insulation
PTFE
Operating Temperature
-65°C to 165°C
Vibration
Refer to MIL-STD-202 Method 204 Test Cond. D.
Salt Spray
Refer to MIL-STD-202 Method 101 Test Cond. B.
PRICE RANGE 價格級距
數量
單價
總價
數量與價格
25
US$16.00
US$400
50
US$14.00
US$700
100
US$13.00
US$1,300
250
US$10.00
US$2,500
