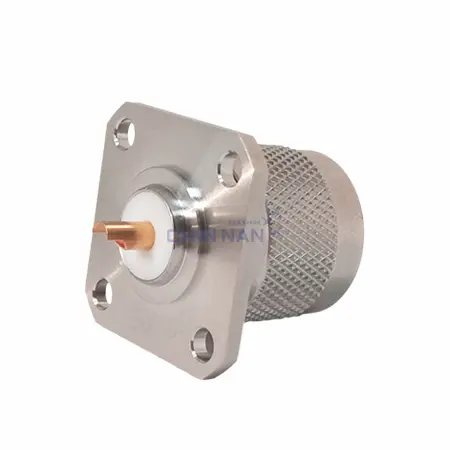

N Square Flange Plug Receptacle（N型方形法蘭插座），專為電纜應用而打造的高性能連接器，特別設計用於RG402/U（.141"）電纜。
此連接器以50 Ω阻抗運作，能在0至11 GHz的廣泛頻率範圍內提供卓越性能。精密組裝是此連接器設計的關鍵，中心觸點無縫焊接到電纜的內導體上。螺母也焊接到電纜上，確保連接牢固，能夠承受傳輸和固定的嚴酷考驗。
此連接器的VSWR在6 GHz時為1.15 MAX.，11 GHz時為1.3 MAX.，最大插入損耗為0.3 dB。額定電壓為 1000 伏特 rms，絕緣耐電壓為 2500 伏特 rms，使其成為高壓應用的可靠選擇。
N型方形法蘭插座具有耐用的黃銅外殼和中心接觸，可在-65°C至165°C的廣泛溫度範圍內穩定運作。最小絕緣阻抗為5000 Megohms，確保可靠的電氣絕緣性。
具有40磅的最小電纜保持力和15磅的中心接觸保持力，能承受500次的使用循環。符合最高標準的震動（MIL-STD-202方法204條件B）和耐鹽霧（MIL-STD-202方法101條件B）測試。
提升您的連接解決方案，選擇N型方形法蘭插座，精密和可靠性的完美結合，為您帶來卓越的品質和性能。
