INTRODUCTION 商品介紹

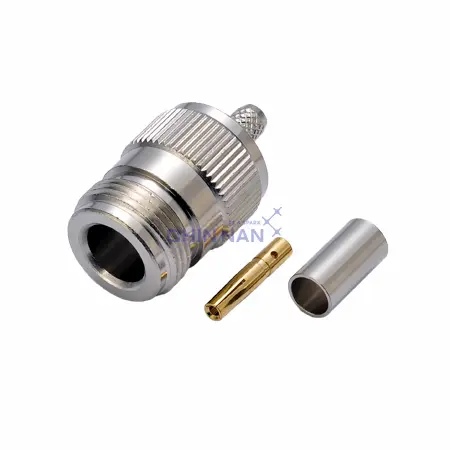

N Straight Jack Crimp for RG58, LMR195 Cable，是專為電纜應用而設計的頂級連接器，特別適用於RG58U、LMR195等電纜。
此連接器以50 Ω阻抗運作，在0至11 GHz的廣泛頻率範圍內提供卓越性能。VSWR經過精細調校，保證在6 GHz時為1.15 MAX.，11 GHz時為1.3 MAX.。
精準的組裝是此連接器設計的關鍵，中心接觸經過專業焊接到電纜的內導體上。壓環則被壓接在電纜上，為可靠的傳輸和固定提供安全連接。
具有堅固的黃銅外殼和鎳銅中心接觸，具有750伏特rms的工作電壓和1500伏特rms的絕緣耐電壓，即使在高電壓應用中也能確保穩定性。
耐用性也是其特點，具有40磅以上的電纜保持力和6磅以上的中心接觸保持力，可承受具挑戰性的環境考驗。符合嚴格的震動（MIL-STD-202方法204條件B）和耐鹽霧（MIL-STD-202方法101條件B）測試標準。
SPECIFICATION 商品規格
Impedance
50 Ω
Frequency Range
0 to 11 GHz
VSWR
1.15 MAX. @6 GHz
1.3 MAX. @11 GHz
Insertion Loss
0.3 dB max.
Voltage Rating
750 volts rms. at sea level
Dielectric Withstanding Voltage
1500 volts rms. at sea level
Insulation Resistance
5000 Megohms min
Contact Resistance
Center contact = 1.0 Milliohms max.
Outer contact = 1.0 Milliohms max.
Power Handling
675W
Durability
500 Cycles
Cable Retention
40 lbs min.
Center Contact Retention
6 lbs min. Axial force
Connector Body
Brass
Center Contact
Beryllium Copper
Insulation
PTFE
Operating Temperature
-65°C to 165°C
Vibration
Refer to MIL-STD-202 Method 204 Test Cond. B.
Salt Spray
Refer to MIL-STD-202 Method 101 Test Cond. B.
PRICE RANGE 價格級距
數量
單價
總價
數量與價格
25
US$24.00
US$600
50
US$20.00
US$1,000
100
US$18.00
US$1,800
250
US$14.00
US$3,500
