INTRODUCTION 商品介紹

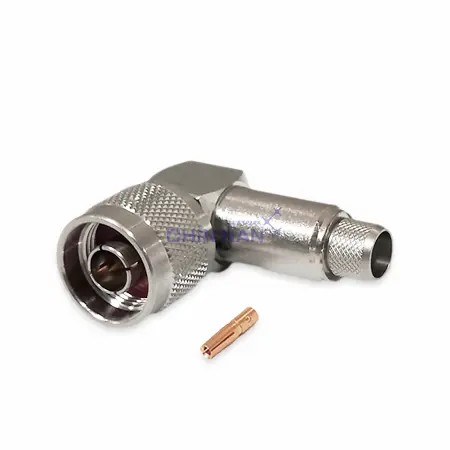

N Right Angle Plug Crimp for RG213, RG214, RG393 Cable（N型直角壓接連接器），是為電纜應用精心打造，專門設計用於RG213U、RG214U、RG393U等電纜。
這款連接器以50 Ω阻抗運作，在0至11 GHz的廣泛頻率範圍內提供出色性能。VSWR精確調校，6 GHz時為1.2（最大值），11 GHz時為1.5（最大值）。
為了簡便組裝，中心接觸焊接到電纜的內導體上。再將壓接環壓接到電纜上，確保安全可靠的連接，以實現最佳的傳輸和固定。
具有堅固的黃銅外殼和高品質的黃銅中心接觸，具有出色的耐用性。有750伏特rms的工作電壓和2500伏特rms的絕緣耐電壓，即使在高電壓應用中也能保證可靠性。
可靠性至上，具有最小80磅的電纜保持力和最小6磅的中心接觸保持力（軸向力）。在具有挑戰性的環境中表現出色，符合嚴格的震動（MIL-STD-202方法204條件B）和耐鹽霧（MIL-STD-202方法101條件B）測試標準。
SPECIFICATION 商品規格
Impedance
50 Ω
Frequency Range
0 to 11 GHz
VSWR
1.2 MAX. @6 GHz
1.5 MAX. @11 GHz
Insertion Loss
0.3 dB max.
Voltage Rating
1000 volts rms. at sea level
Dielectric Withstanding Voltage
2500 volts rms. at sea level
Insulation Resistance
5000 Megohms min
Contact Resistance
Center contact = 1.0 Milliohms max.
Outer contact = 1.0 Milliohms max.
Power Handling
1200W
Durability
500 Cycles
Cable Retention
80 lbs min.
Center Contact Retention
6 lbs min. Axial force
Connector Body
Brass
Center Contact
Brass
Insulation
PTFE
Operating Temperature
-65°C to 165°C
Vibration
Refer to MIL-STD-202 Method 204 Test Cond. B.
Salt Spray
Refer to MIL-STD-202 Method 101 Test Cond. B.
PRICE RANGE 價格級距
數量
單價
總價
數量與價格
25
US$24.00
US$600
50
US$20.00
US$1,000
100
US$18.00
US$1,800
250
US$14.00
US$3,500
