品號
40270208300029

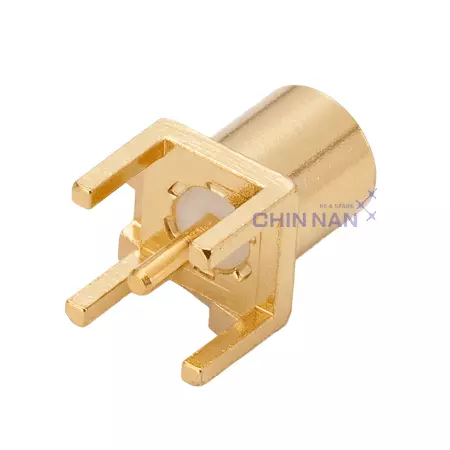

MCX Straight PCB Mount Jack Receptacle（MCX 直式 PCB 安裝母頭插座），專為印刷電路板通孔 (Through-hole) 焊接設計。以 50 Ω 阻抗運作，頻率範圍涵蓋 DC 至 6 GHz，提供垂直穩固的 PCB 射頻連接。
Consult 加入諮詢
Consult 加入諮詢
INTRODUCTION 商品介紹
MCX Straight PCB Mount Jack Receptacle（MCX 直式 PCB 安裝母頭插座），專為印刷電路板通孔 (Through-hole) 焊接設計。
以 50 Ω 阻抗運作，頻率範圍涵蓋 DC 至 6 GHz，最大 VSWR 為 1.2，在 1 GHz 時的最大插入損耗為 0.1 dB，提供低損耗且高精度的訊號傳輸。
具備海平面 335 V rms 工作電壓與 1000 V rms 絕緣耐電壓，絕緣阻抗至少 1000 Megohms，中心接觸電阻最大 5.0 Milliohms，外圈接觸電阻最大 2.5 Milliohms。
本體採用優質黃銅，中心接點採用鈹銅，結合 PTFE 絕緣材料，功率處理能力達 220W。中心接觸保持力達 10 N 軸向力，經得起 500 次插拔週期。
能在 -55°C 至 155°C 溫度範圍內穩定運作，符合 MIL-STD-202 震動（Method 204, Cond. B）與鹽霧（Method 101, Cond. B）測試要求。
選擇佳楠的 MCX 直式 PCB 插座，為各類通訊模組提供堅固耐用的板端射頻對接。
SPECIFICATION 商品規格
Impedance
50 Ω
Frequency Range
0 to 6 GHz
VSWR
1.2 MAX
Insertion Loss
0.1 dB max.@1GHz
Voltage Rating
335 volts rms. at sea level
Dielectric Withstanding Voltage
1000 volts rms. at sea level
Insulation Resistance
1000 Megohms min
Contact Resistance
Center contact = 5.0 Milliohms max.
Outer contact = 2.5 Milliohms max.
Power Handling
220W
Durability
500 Cycles
Cable Retention
NA
Center Contact Retention
10 N min. Axial force
Connector Body
Brass
Center Contact
Beryllium Copper
Insulation
PTFE
Operating Temperature
-55°C to 155°C
Vibration
Refer to MIL-STD-202 Method 204 Test Cond. B.
Salt Spray
Refer to MIL-STD-202 Method 101 Test Cond. B.
PRICE RANGE 價格級距
數量
單價
總價
數量與價格
25
US$24.00
US$600
50
US$20.00
US$1,000
100
US$18.00
US$1,800
250
US$14.00
US$3,500
