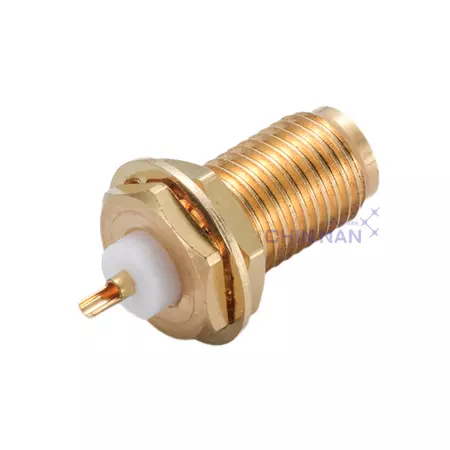

SMA Straight Bulkhead Jack Receptacle(Solder Pot Contact)，這是一款專為PC板應用而設計的高性能連接器。這個SMA插座連接器可以無縫整合到您的系統中，提供可靠而高效的連接。
設計為焊接後在PC板上呈水平方向，這個連接器具有後置安裝防水板的功能，可容納高達0.126英寸的面板厚度。
以50Ω的標準阻抗運行，涵蓋了從0到18 GHz的廣泛頻率範圍。在6 GHz時的最大VSWR為1.23，確保了極低的訊號反射，適用於各種應用。
擁有最大為0.15 dB的低插入損耗，這個連接器確保了信號在傳輸過程中的最佳完整性。黃銅連接器本體和鈹銅中心接觸有助於其在不同操作條件下的耐用性和穩定性。
擁有335 V rms的工作電壓和1000 V rms的絕緣耐電壓，這個SMA連接器提供了一致而安全的電氣性能。5000 Megohms的絕緣阻抗最小化了信號干擾，確保了長期的可靠性。
保持低接觸電阻，中心接觸的最大電阻為3.0 Milliohms，而外接觸的最大電阻為2.0 Milliohms。擁有220W的功率處理能力，適用於具有更高功率要求的應用。
經過500次的插拔循環測試，確保了連接器的卓越性能。中心接觸的保持力需要至少6磅的軸向力，確保了牢固而穩定的連接。
在-65°C到165°C的廣泛溫度範圍內運行，這個SMA連接器適用於各種環境條件。符合嚴格的品質標準，包括MIL-STD-202方法204測試條件D的振動測試和MIL-STD-202方法101測試條件B的鹽霧測試。
透過佳楠精密電子的SMA Straight Bulkhead Jack Receptacle(Solder Pot Contact)，提升您的PC板應用，為您的連接需求提供卓越的性能和可靠性。
