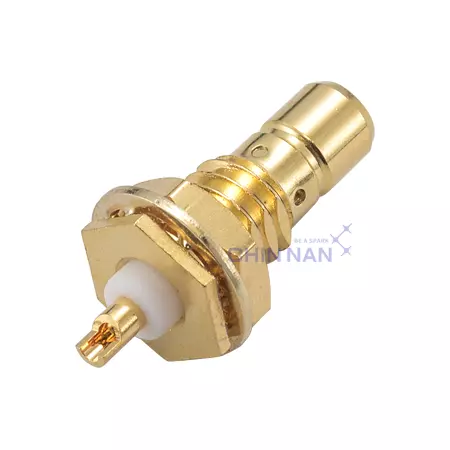

SMB Straight Bulkhead Jack Receptacle(Rear Mount)—為追求精密和可靠性的 PCB 應用提供理想解決方案，可無縫整合到 PC 板上，具有後安裝的面板座功能。
此連接器專為多功能性而設計，具有 50 Ω 阻抗和 0 至 4 GHz 頻率範圍，非常適合各種應用。最大 VSWR 為 1.22，可確保最佳訊號完整性和可靠的資料傳輸。
具有後安裝的面板座功能，焊接後水平面板安裝在 PC 板上，使其能夠適應多種配置。所應用的面板厚度最大可達 0.094 英寸，安裝靈活。
0.2 dB 的低插入損耗確保了最小的訊號衰減，適用於對訊號準確度有所要求的高頻應用。在海平面上的額定電壓為 335 volts rms，絕緣耐電壓為 1000 volts rms，可抵禦惡劣環境。
連接器的主體和中心接觸部分均由耐用的黃銅製成，確保其強度和耐用性。PTFE 絕緣材料提高了整體的可靠性和耐久性，即使在 -65°C 到 165°C 的極端操作溫度下也是如此。
具有 4 磅的最小中心接觸保持力（軸向力）。這些規格確保在具有挑戰性的環境中實現安全穩定的連接。
擁有 220W 的功率處理能力，並且能夠承受 500 次的插拔循環，這款 SMB 連接器的設計旨在滿足嚴格應用的需求。符合嚴格的品質標準，包括 MIL-STD-202 Method 204 Test Cond. B 的振動測試和 MIL-STD-202 Method 101 Test Cond. B 的鹽霧測試。
作為佳楠精密電子豐富的 RF 元件系列之一，SMB Straight Bulkhead Jack Receptacle(Rear Mount) 結合了高性能、耐用性和易用性。信賴我們的知識專業，為您重要的 PCB 應用提供可靠的連接。
