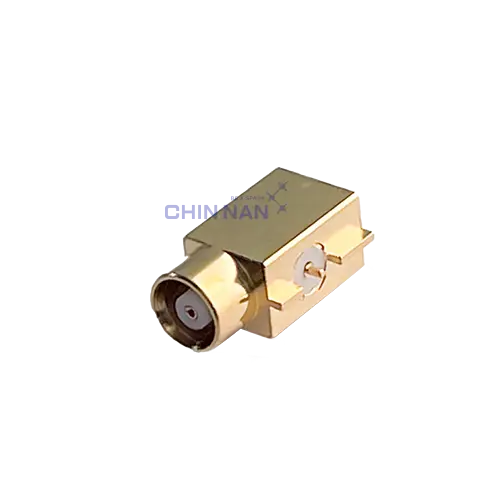

佳楠精密 (Chin Nan) 推出的 MCX Horizontal Edge Mount Jack Switching 連接器（MCX 臥式邊緣封裝切換式連接器），是專為高階射頻電路板 (PCB) 設計中，實現高密度佈線與智能路徑切換的精密解決方案。採用獨特的臥式邊緣封裝（Edge Mount）設計，使其能精準焊接於 PCB 電路板邊緣，有效節省板面空間並降低整體封裝高度，協助工程師輕鬆達成設備微型化的目標。在 50 Ω 阻抗系統下，此連接器非常適合應用於汽車電子 Telematics 系統、通訊基地台監測模組以及高階無線量測設備。
此連接器的核心技術亮點在於其精密的自動路徑切換（Switching）功能。當外部測試頭未接入時，系統維持內部環路通訊，支援 0 至 3 GHz 的頻率範圍；一旦插入測試插頭，機械開關即自動切換路徑，支援外部高達 0 至 6 GHz 的寬頻傳輸。在射頻性能表現上，其在 3 GHz 與 6 GHz 時的最大 VSWR（電壓駐波比）皆嚴格控制在 1.5 以下，且在 1 GHz 下的最大插入損耗僅有 0.1 dB，極大化地維持了訊號在切換過程中的完整性。此外，它具備 125W 的功率處理能力，滿足專業工業級應用的嚴格需求。
為確保極致的耐用度與傳導效能，連接器主體採用高品質黃銅精工製造，中心接觸點則選用黃銅與鈹銅材質，提供優異的導電性與機械彈性。結合高品質的 PTFE 絕緣材料，使產品能在 -55°C 至 155°C 的極端溫差環境下穩定運作。在機械結構上，它提供高達 500 次的插拔耐久度，並具備 2.2 lbs 的中心接觸點軸向保持力，確保長期的物理連接穩固。
電氣穩定性與環境適應力方面，該連接器在海平面上具備 250 伏特有效值的工作電壓與 500 伏特有效值的絕緣耐電壓。初始絕緣電阻高達 1000 Megohms（條件測試後最低為 500 Megohms），中心接觸點與外部接觸點的接觸電阻則分別嚴格控制在最大 5.0 Milliohms 和 1.0 Milliohms。產品嚴格遵循軍規等級標準，成功通過 MIL-STD-202 規範 Method 204 條件 B 的振動測試及 Method 101 條件 B 的耐鹽霧測試，展現卓越的可靠性，是確保系統高品質互連的專業首選。
